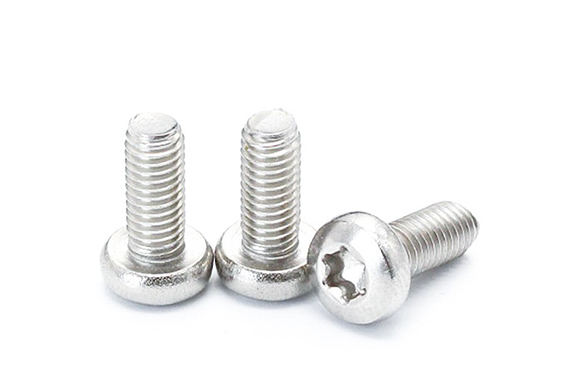

品牌简称：GB2672红梅花盘头机内六角螺丝
车辆规格为
| 内螺纹尽寸 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 | |
| d | ||||||||||
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| a | 最大值 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 |
| b | 最小值 | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | 38 |
| dk | 最大值=公称 | 4 | 5 | 5.6 | 7 | 8 | 9.5 | 12 | 16 | 20 |
| 最小值 | 3.7 | 4.7 | 5.3 | 6.64 | 7.64 | 9.14 | 11.57 | 15.57 | 19.48 | |
| k | 最大值=公称 | 1.6 | 2.1 | 2.4 | 2.6 | 3.1 | 3.7 | 4.6 | 6 | 7.5 |
| 最小值 | 1.46 | 1.96 | 2.26 | 2.46 | 2.92 | 3.52 | 4.3 | 5.7 | 7.14 | |
| x | 最大值 | 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 |
| 槽号 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 45 | 50 | |
| A | 参考 | 1.75 | 2.4 | 2.8 | 3.35 | 3.95 | 4.5 | 5.6 | 7.95 | 8.95 |
| t | 最大值 | 0.77 | 1.04 | 1.27 | 1.33 | 1.66 | 1.91 | 2.42 | 3.18 | 4.02 |
| 最小值 | 0.63 | 0.91 | 1.01 | 1.07 | 1.27 | 1.52 | 2.02 | 2.79 | 3.62 | |
| r | 最大值 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| 千件钢制重≈kg | - | - | - | - | - | - | - | - | - | |
| 螺纹长度b | 最小值 | - | - | - | - | - | - | - | - | - |
①ds≈螺孔标准中径或螺孔标准大径
替换汇总
GB /T 2672 - 1986 GB /T 2672 - 2004 GB /T 2672 - 2017 通过规则
ISO 14583 - 2001
红梅花槽盘头内六角螺丝
GB /T 6188 - 2008
螺栓螺母和螺丝用内六角花形
